Guía de Instalación - Kit Iso In-Cab

A través de este pasó a paso vas a poder realizar la conexión del FieldView™ Drive a tu monitor Case AFS Pro 1200 y New Holland IntelliView 12 para tu sembradora.

Componentes del Kit Iso In-Cab

① (1x) Cable Iso In-Cab.

② (1x) Tornillos, tuercas y arandelas.

③ (1x) Soporte del Drive.

INSTALACIÓN:

1. Fijá el soporte del Drive en el soporte del iPad: fijá la chapa que soporta el Drive, entre la bocha y el soporte del iPad.

2. Fijar el conector del drive en el soporte.

Este cable puede instalarse en el puerto de dos maneras:

1. En el puerto que ya posee el tractor:

a. Localizá el siguiente conector en el tractor.

b. Colocá un extremo del cable en el mismo, dejando el otro extremo libre.

c. La ficha posee trabas, motivo por el cual existe una solo posición posible. Colocala correctamente, empujá y luego gira suvemente en sentido de las agujas del reloj para trabar.

2. En una ficha similar en el cableado de la máquina:

a. Localizá en el cableado esta conexión

b. Desconectá ambas fichas, para ello deberás girar a la izquierda la tuerca.

7 Position Bulkhead CPC Connector Kit, Series 1 - Steinair Inc.

c. Separá el capuchón terminal del Iso In-Cab, como se indica en la imagen.

d. Luego conectá cada extremo del cable Iso In-Cab en las fichas separadas anteriormente.

La ficha posee trabas, motivo por el cual existe una solo posición posible. Colocala correctamente, empujá y luego gira suavemente en sentido de las agujas del reloj para trabar.

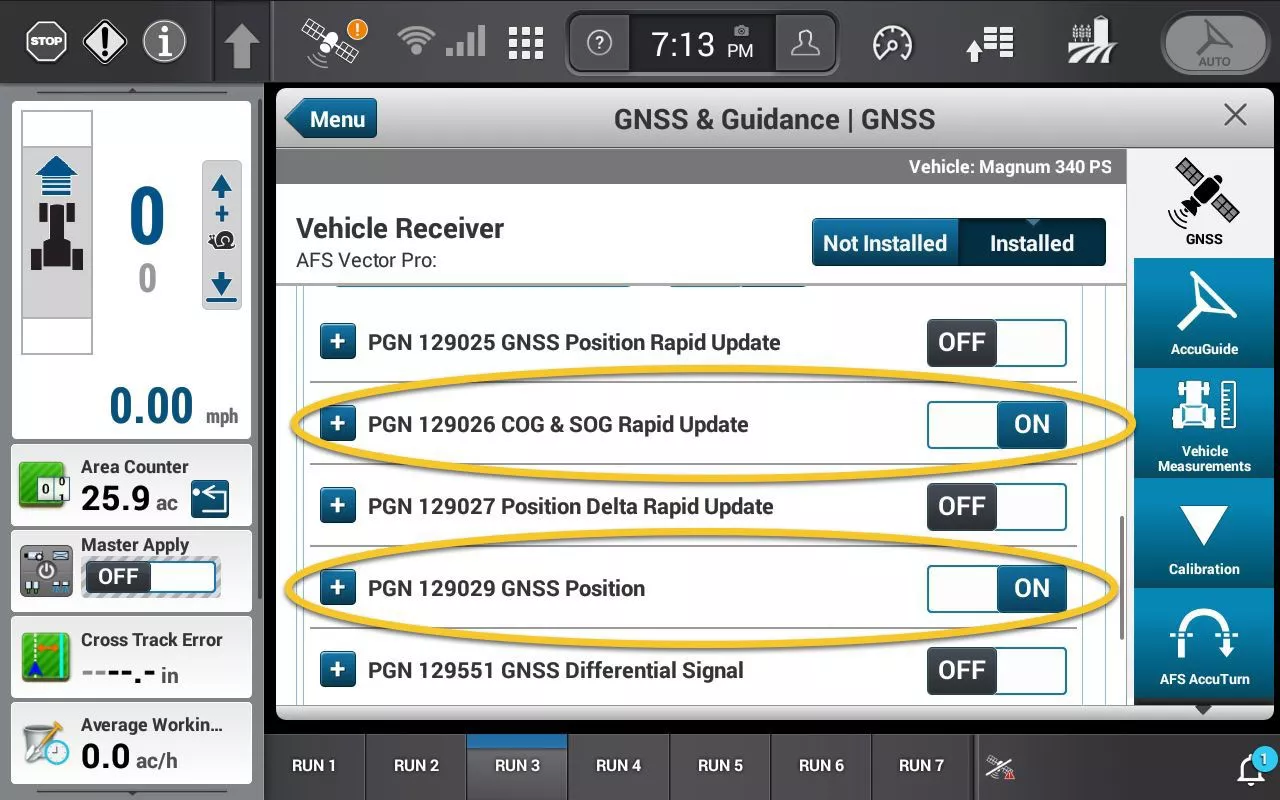

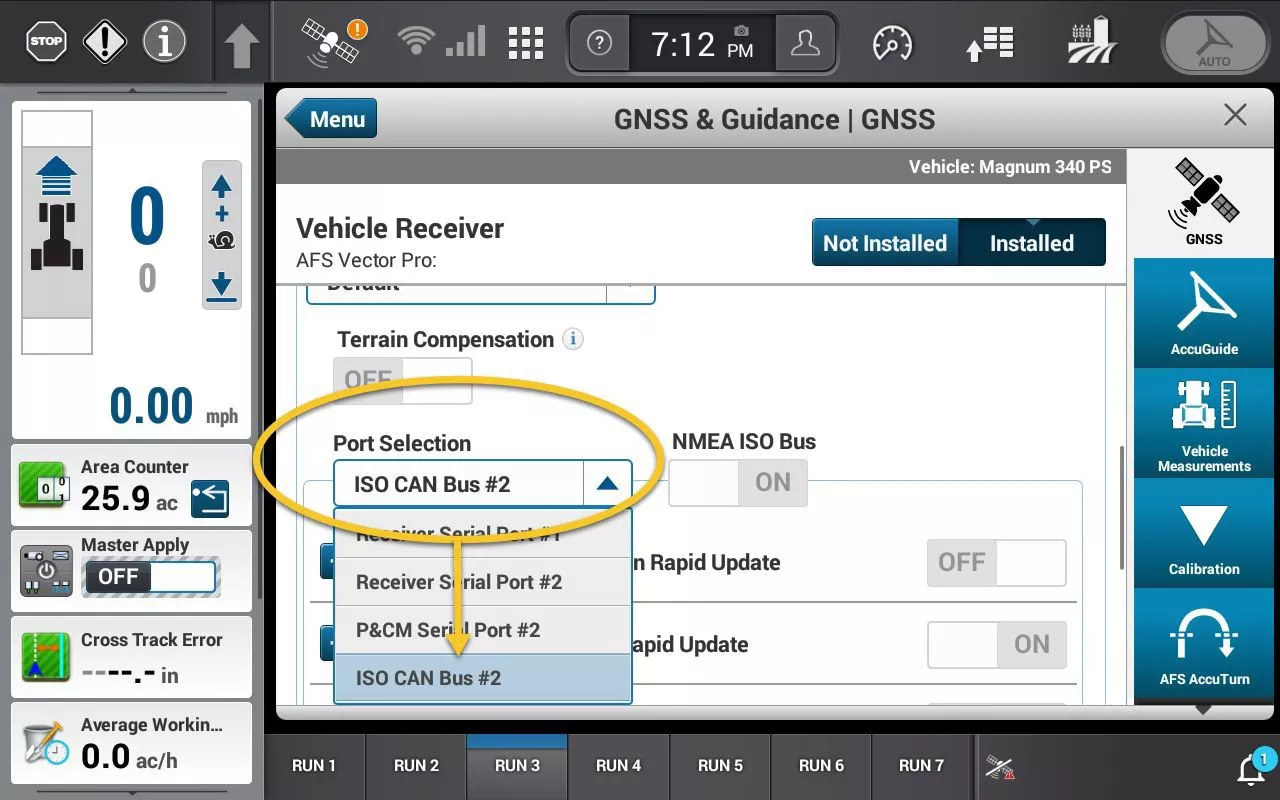

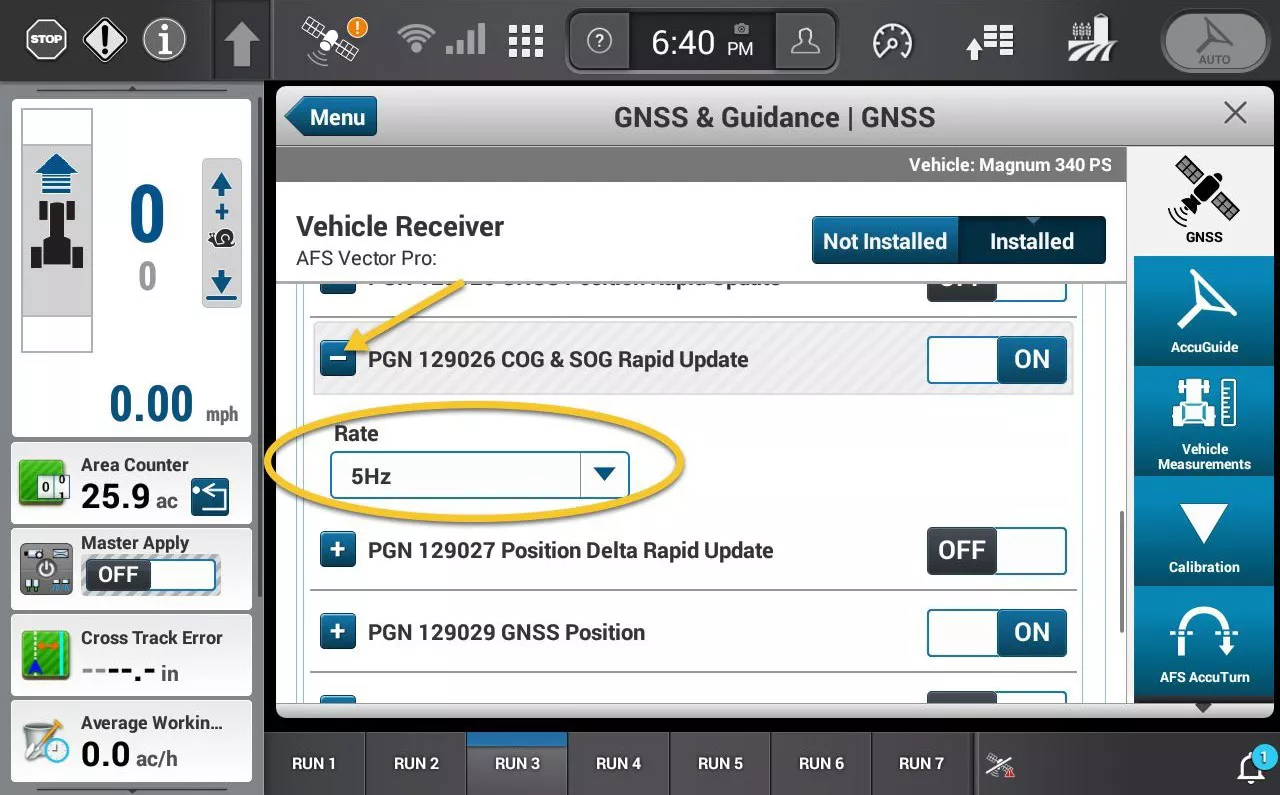

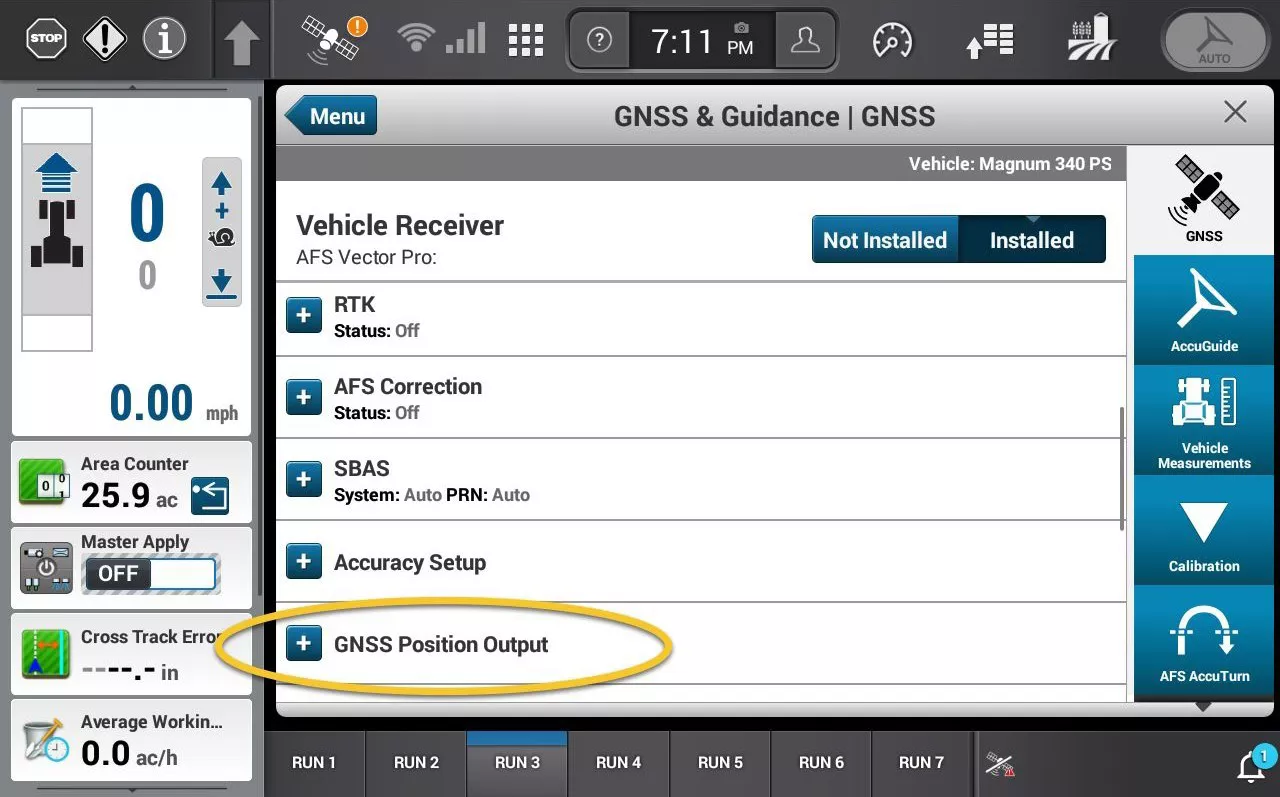

3. Si el monitor es un Case IH Pro 1200 o New Holland IntelliView 12, realizá los siguientes pasos para habilitar la transferencia de datos desde tu monitor a FieldView Drive. Si es otro continúa al paso 4.

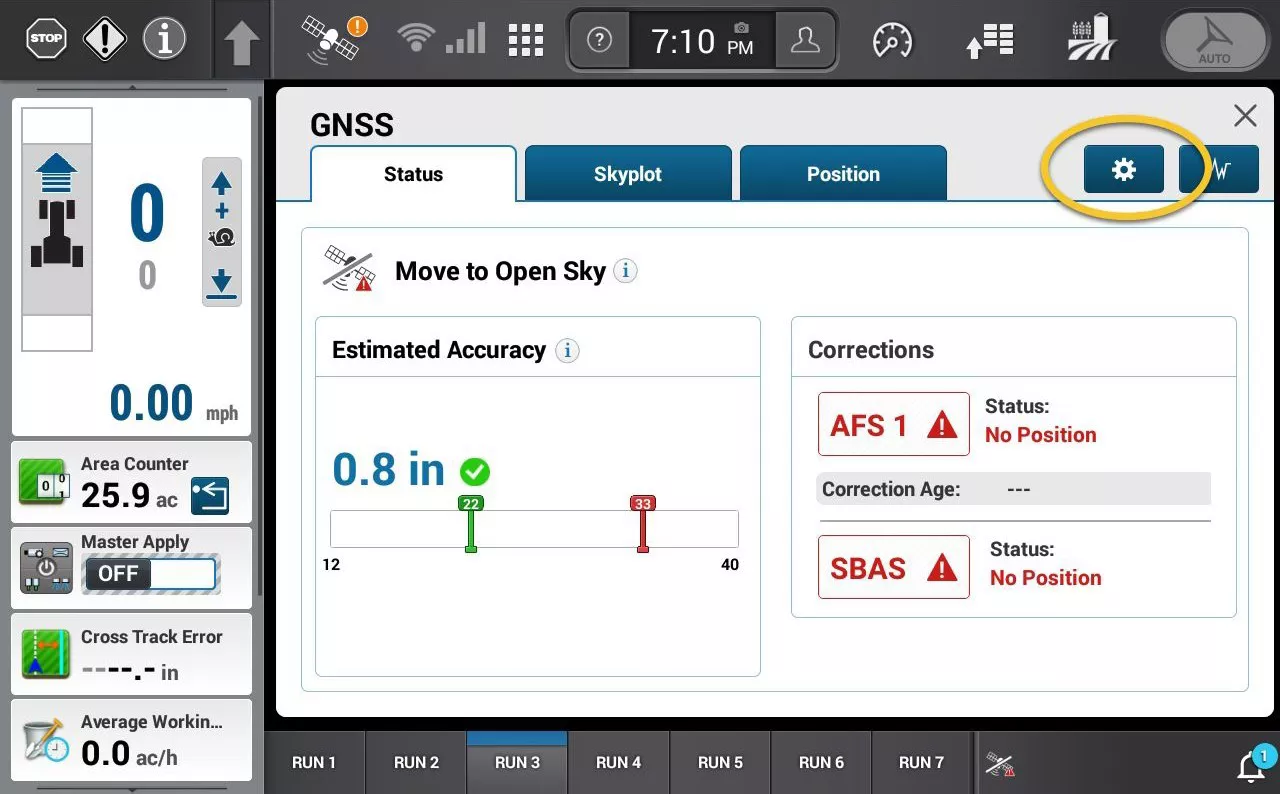

a. Seleccioná en tu monitor el ícono del GPS.
