Configuración de equipos e instalación

Guía de Instalación - Kit Mueller Touch 800/1200

Según tenga o no tenga piloto instalado el monitor Muller, va a verse modificado donde debemos conectar el cable "C", el cual toma la señal del GPS.Por otro lado, el cable "A" siempre lo conectamos en el mismo puerto.

                                                            SIN PILOTO                                    CON PILOTO

Cable "A" (caudal)                              Puerto A                                          Puerto A

Cable "C" (GPS)                                 Puerto C                                          Ficha DB9 cerca del ECU del piloto

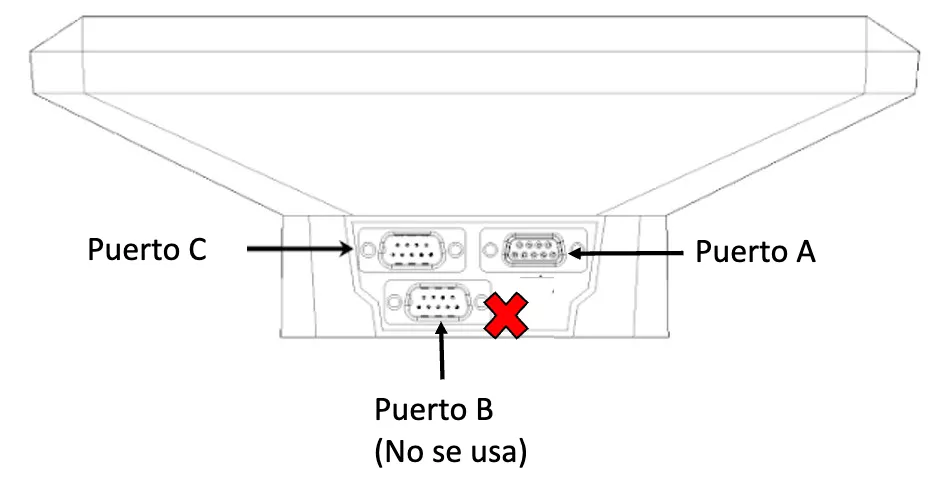

Parte inferior de la pantalla del Müller Touch 800

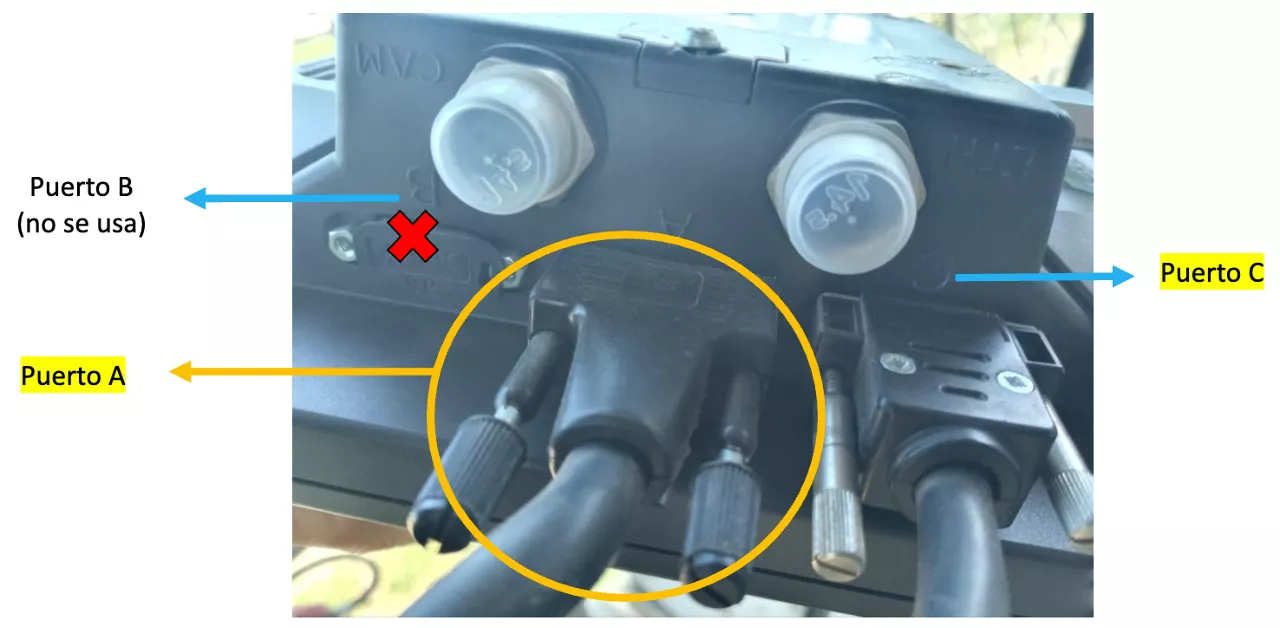

Parte inferior de la pantalla del Müller Touch 1200

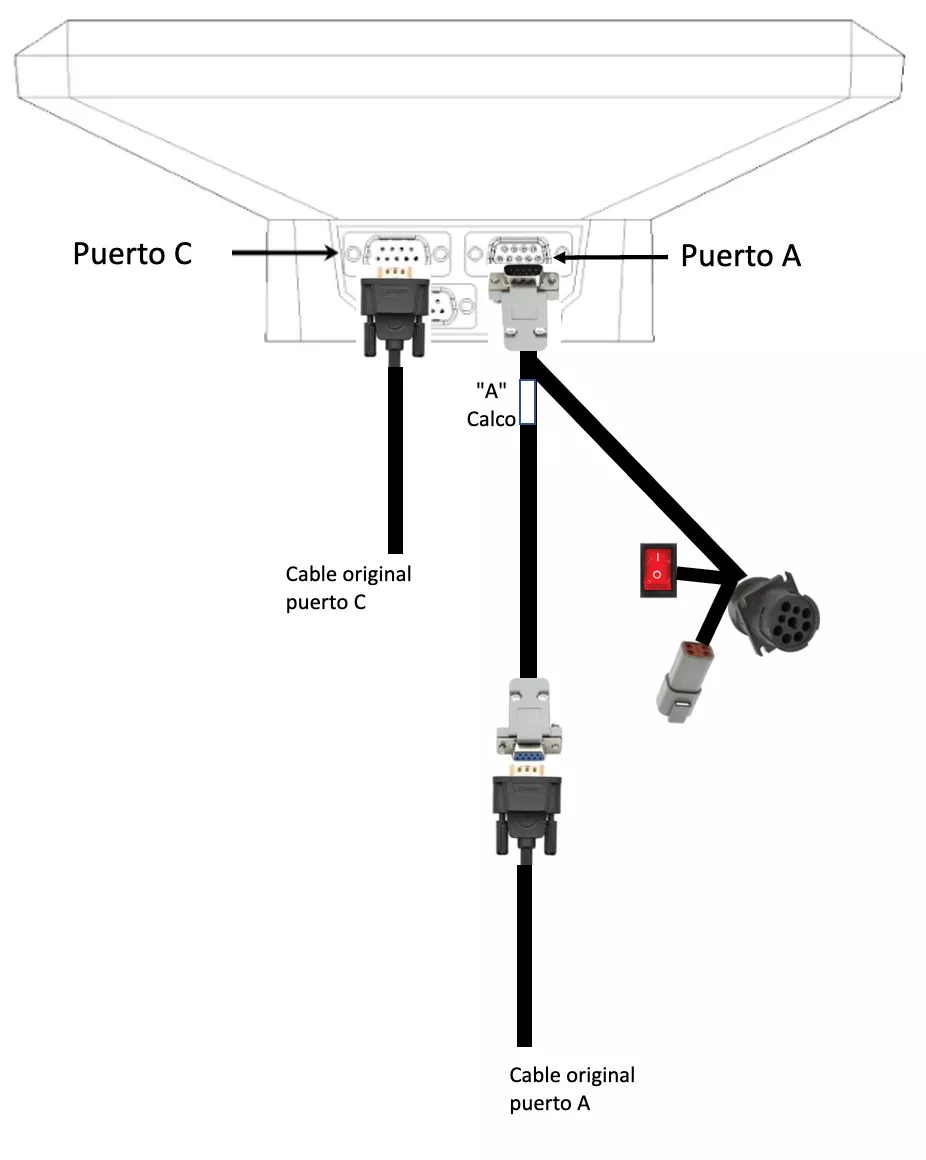

Instalación del cable "A"

1. Cortá la corriente de la máquina y esperá 30 segundos.
2. Desmontá la pantalla del Müller de su soporte, el mismo puede tener diferentes tipos de tornillos. IMPORTANTE: podes llegar a necesitar llaves Allen y/o destonillador.

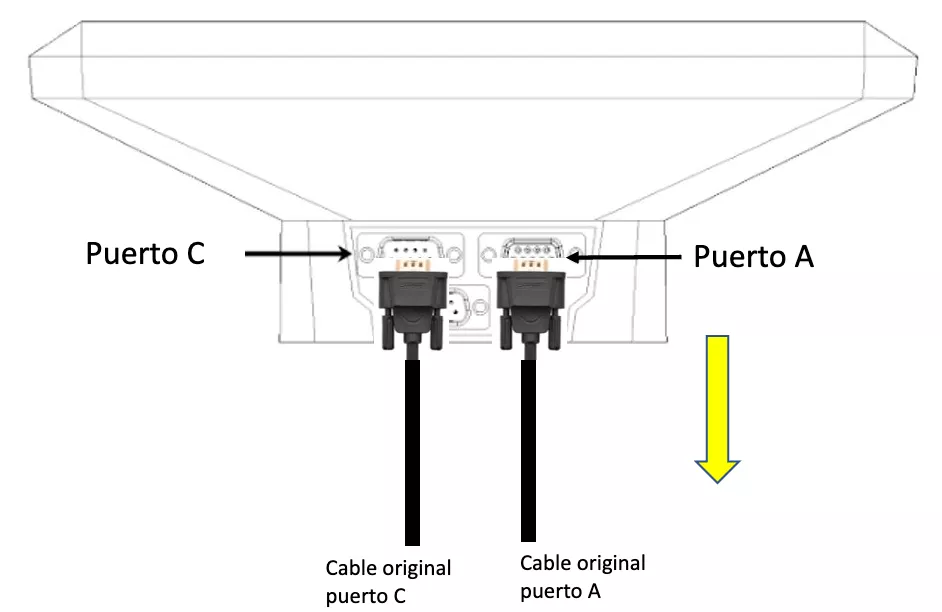

3. Desconectá el cable del puerto A, el mismo tiene tornillos que se retiran a mano, o con ayuda de un destonillador.

Instalación del cable "C"

1- Sin piloto: la conexión se realiza directamente al puerto "C"

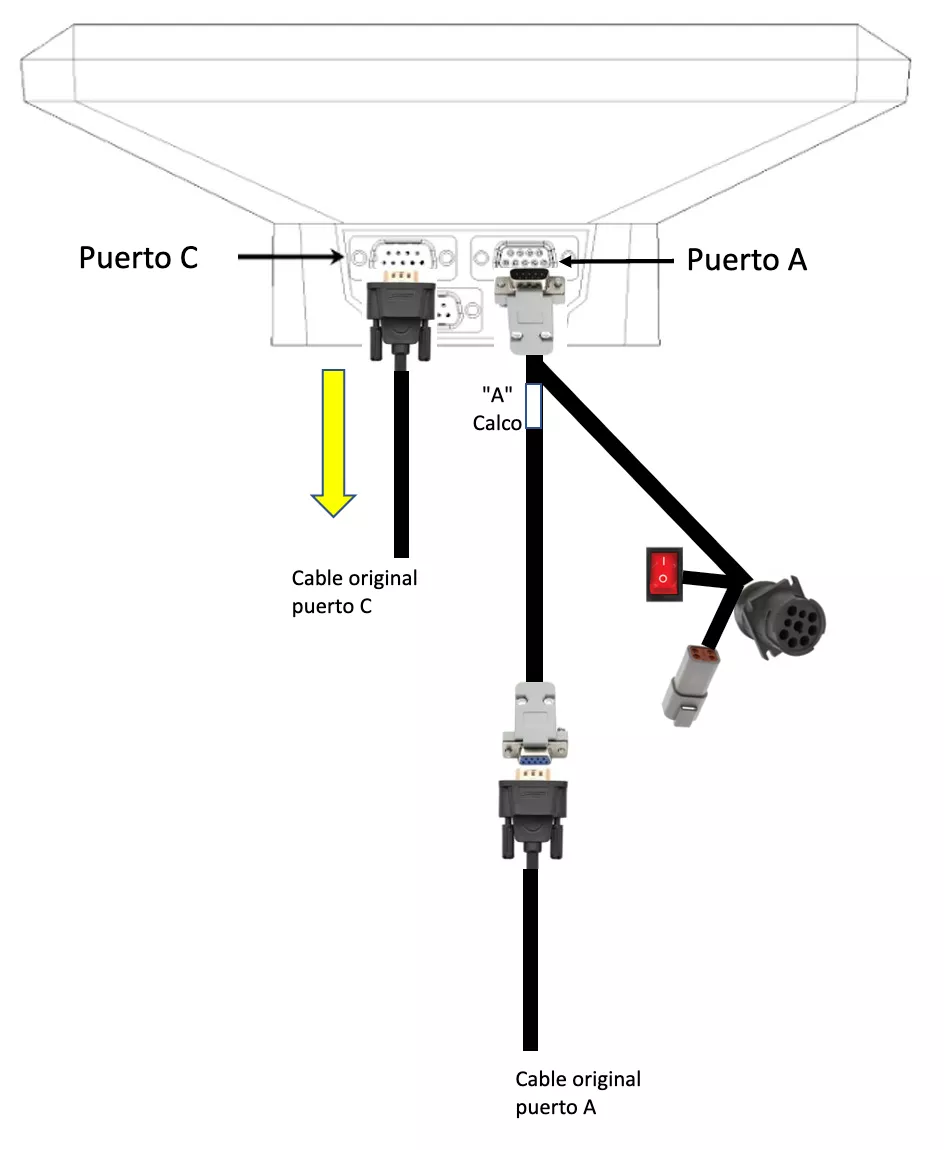

    a. Desconectá el cable conectado al puerto C, el mismo tiene tornillos que se retiran a mano o con ayuda de destornillador.

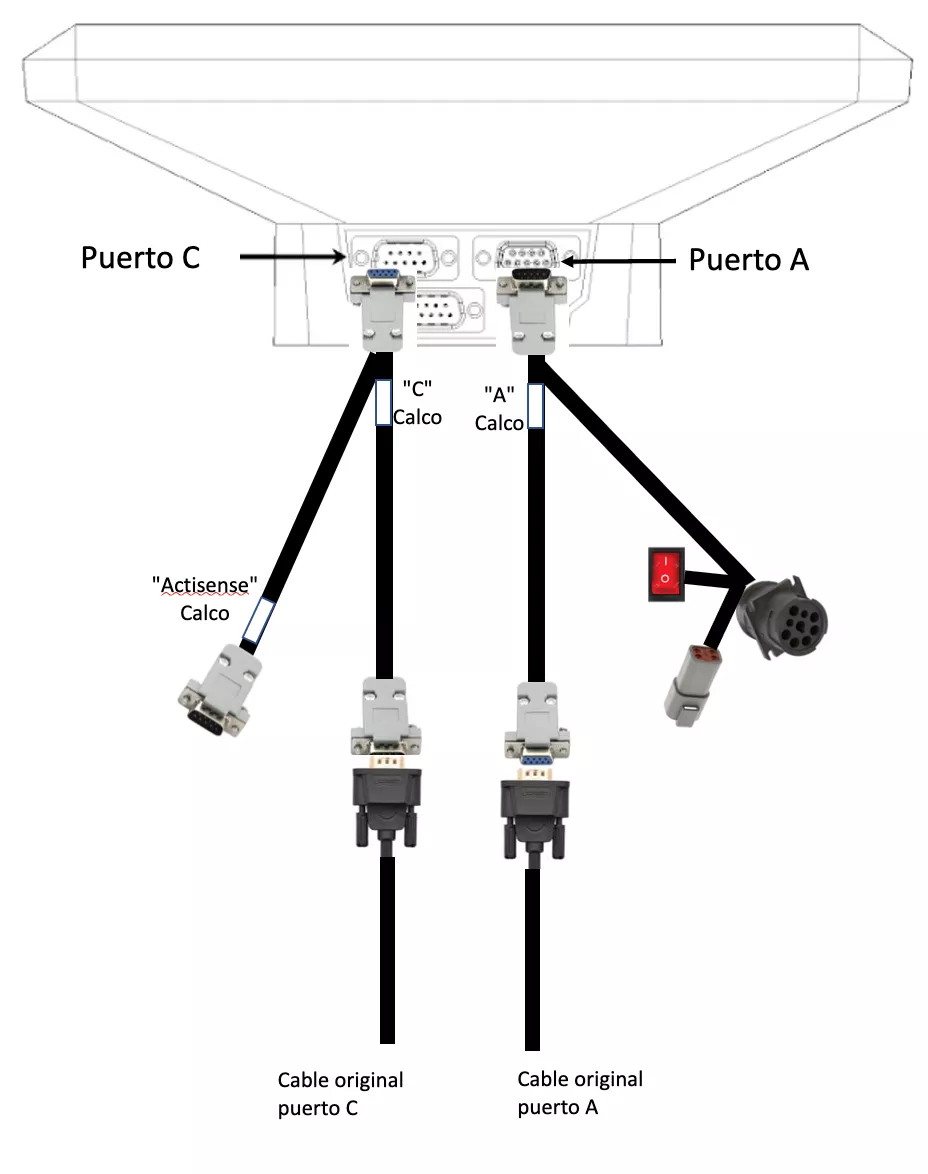

    b. Conectá el cable de nuestro kit con denominación "C" a modo puente. Un extremo debes conectarlo en el puerto C del monitor Müller, y el otro a la ficha que originalmente estaba conectada en dicho puerto C.

2. Con piloto: la conexión se realiza con la ficha DB9 que se encuentra cerca de la ECU del piloto

    a. Encontrá la tapa del cableado y levantala, la misma se puede encontrar en tres lugares:

       - Sentado en el asiento a tu derecha (1)

       - Debajo del asiento principal, al sacar el cajón (2)

       - Debajo del asiento del acompañante, retirando la tapa (3)

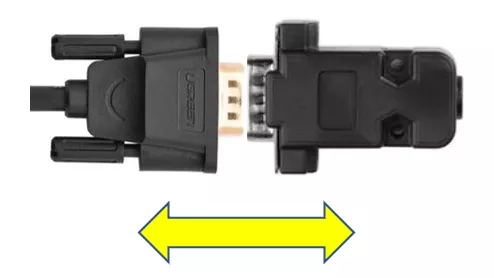

   b. Encontrá las dos fichas DB9 unidad y desconectalas, la identificación del cable dice GPS

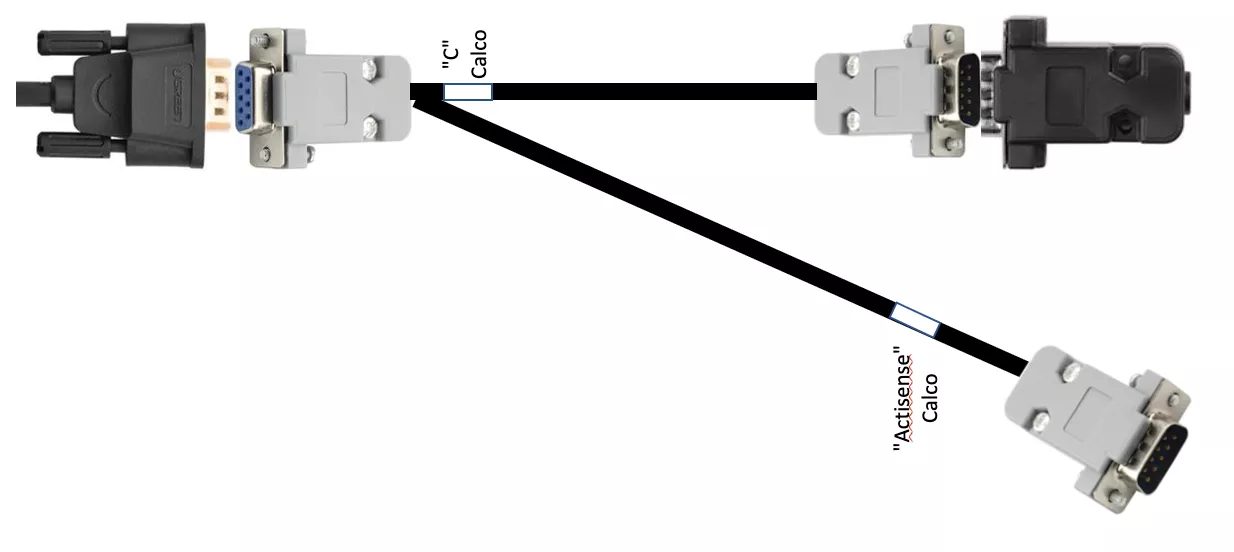

  c. Poné el cable de nuestro kit con denominación C entre ambas fichas a modo puente. El extremo denominado "ACTISENSE" permanece libre, para luego conectarlo al "ACTISENSE" cerca del sorporte.

Fijación del soporte y conexión del ACTISENSE (con y sin piloto):

1. Fijá el ACTISENSE al soporte. El mismo posee dos orificios en diagonal; atornillarlo o ajustarlo con precintos a los mismos.

2. Entre la pantalla del monitor Müller y el soporte de la máquina, fijá el soporte del kit con el ACTISENSE hacia atrás. Se recomienda que el puerto CAN del kit, donde se conecta el FieldView Drive quede en la parte superior de la pantalla, pero puede ir en cualquier direccion, lo importante es que no moleste.

3. Fijá con precintos la tecla ON/OFF orificio central del soporte.

4. Conectá el ACTISENSE a las fichas libres de los cables A y C del kit.

5. Ajustá el conector de FieldView Drive con las tuercas y arandelas.

6. Fijá con precintos todo el cable sobrante de manera tal que quede prolijo.

Esquema final:

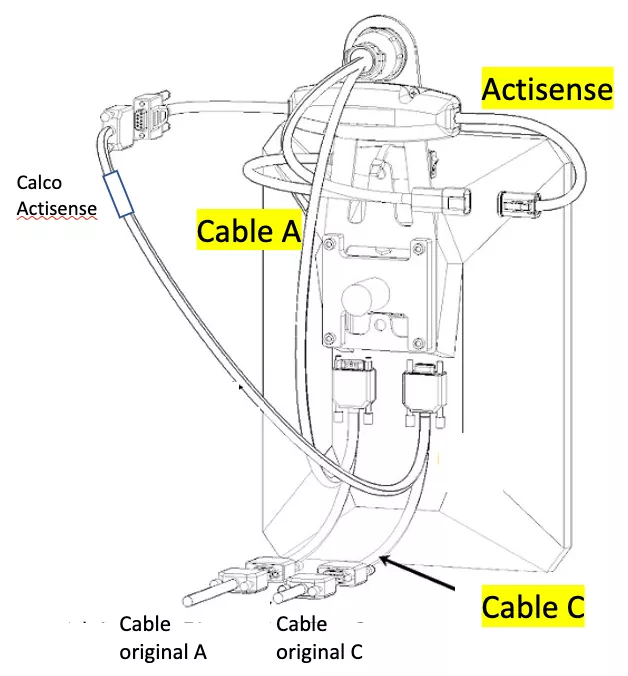

  SIN PILOTO

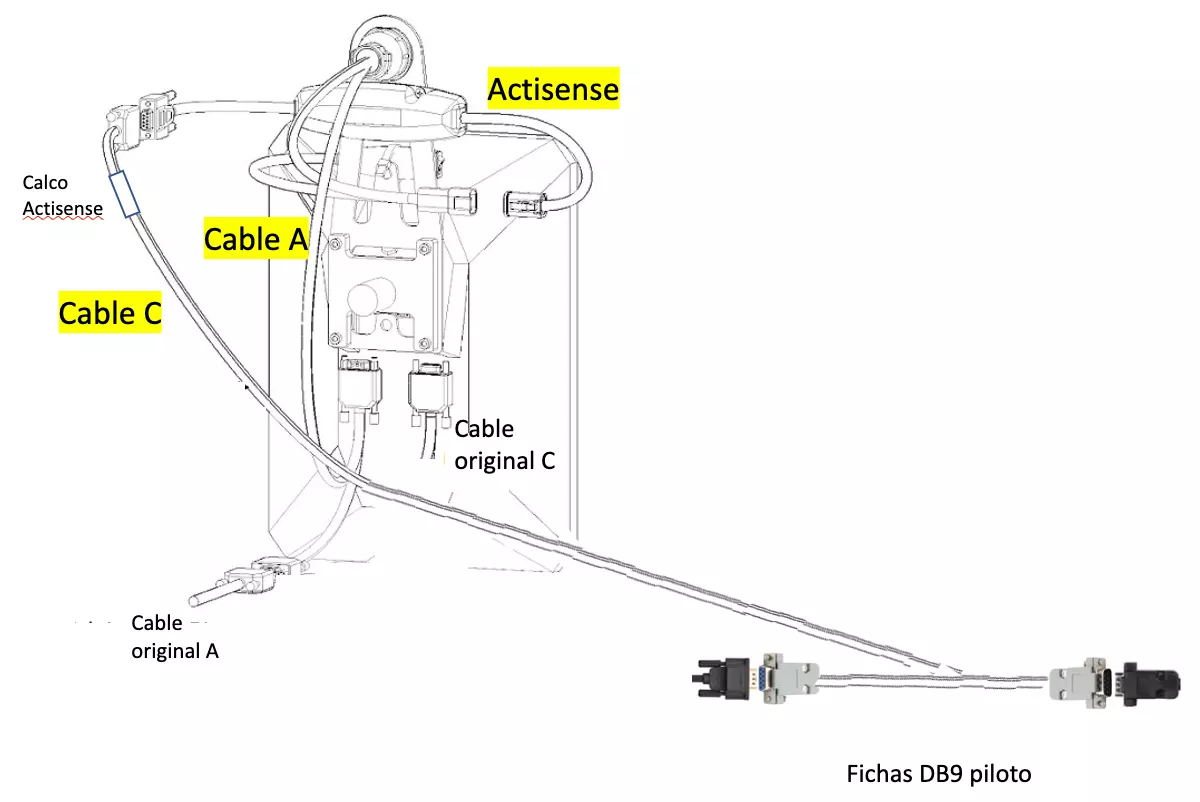

 CON PILOTO

Por ultimo solo queda configurar tu pulverizadora en tu FieldView Cab app

Listo! Ya podes empezar a mapear con FielView Drive.
