Guía de Instalación - Kit Outback MaveriX

A través de este paso a paso vas a poder conectar tu monitor Outback Maverix de tu pulverizadora a FieldView™ Drive.

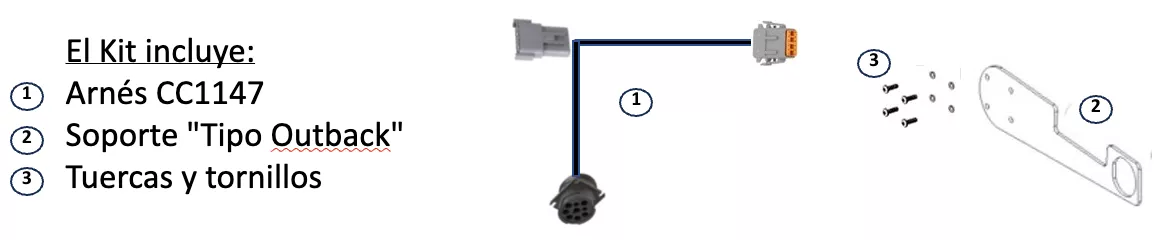

Componentes de Kit:

1. Cortá la corriente del equipo y esperá 30 segundos.

2. Retirá la pantalla de su soporte.

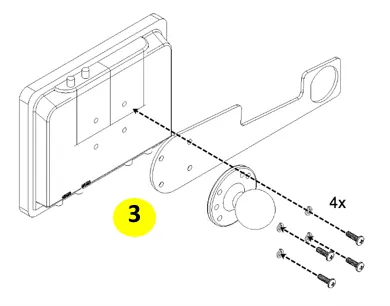

3. Retirá la bocha→colocá el soporte tipo Outback entre la pantalla y la bocha→Atornillalo.

4. Direccionalo hacia el lado que no incomode.

5. Colocá el conector del FieldView™ Drive en el soporte tipo Outback, el mismo posee tornillos y tuercas.

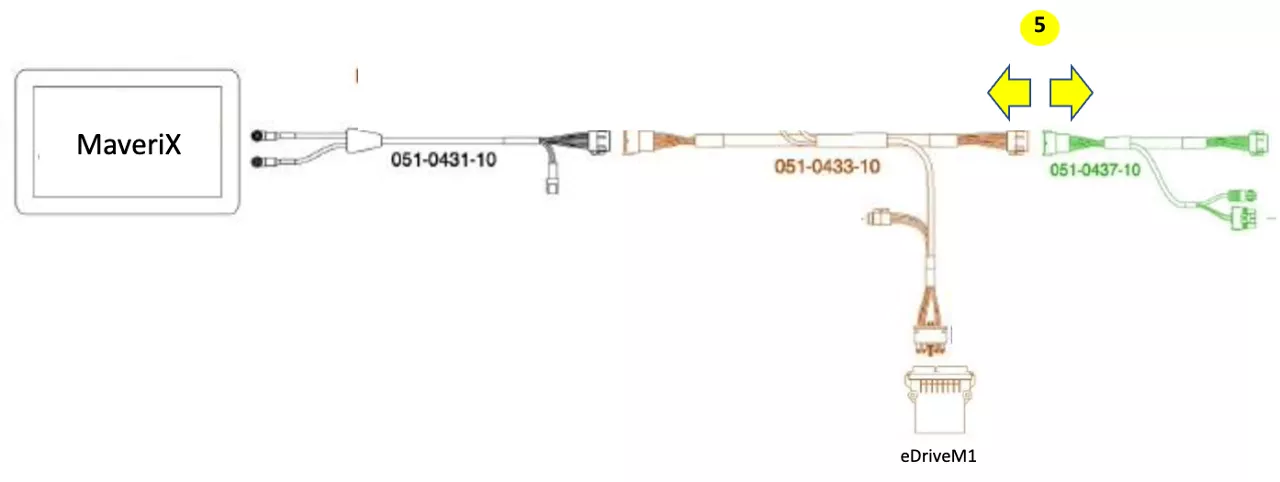

6. Seguí el cableado desde la pantalla Outback MaveriX, hasta encontrar la conexión de los cables con etiquetas “051-0433-10" y “051-0437-10". Separá ambas fichas DT de 12 pines. Las mismas tienen unas trabas laterales, las cuales hay que apretar, tirar con fuerza y mover hacia los lados para ayudar a retirarlas.

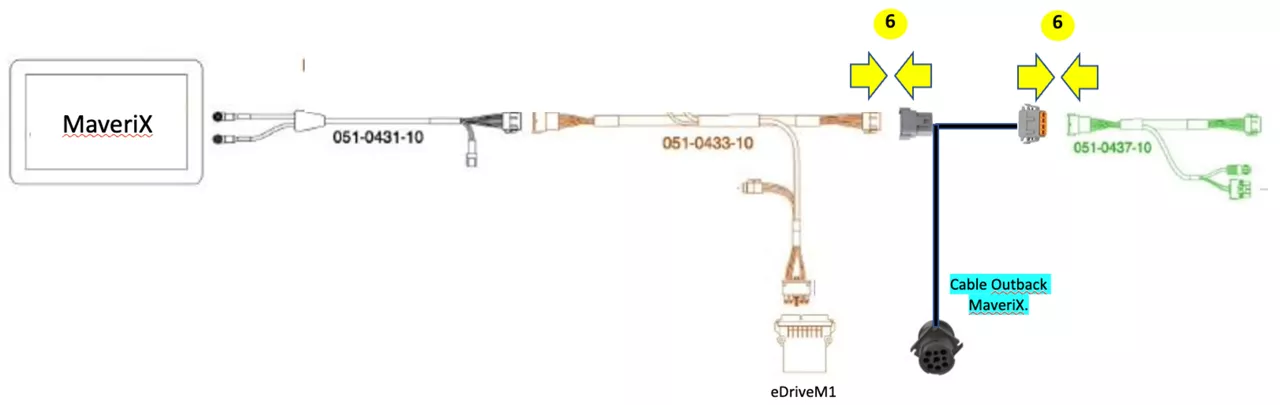

7. Colocá el cable “CC1147” a modo de puente. Conectá ambas fichas a sus extremos correspondientes. Apretarlas con fuerza. Deberías oír un click.

8. Por último ahora solo queda configurar tu pulverizadora en tu FieldView™ Cab app:

a. En monitor→seleccioná “Outback Rebel” o “Outback MaveriX”.

b. En controlador:

        i. Si es una pulverizadora para cobertura total seleccioná “Outback AC 110”.

        ii. Si es una pulverizadora con Weed IT Ag o Weed IT Quadro sin módulo ISOBUS, seleccioná “Outback AC110”.

9. ¡Listo! Ya podes empezar a mapear con FieldView™ Drive.
